Bruneton 预计算大气渲染#2 —— SingleScattering

本篇内容

// 计算透射度材质
            compute.Dispatch(compute_transmittance, CONSTANTS.TRANSMITTANCE_WIDTH / NUM_THREADS, CONSTANTS.TRANSMITTANCE_HEIGHT / NUM_THREADS, 1);
            // 计算没有经过任何散射的地面直接辐照度
            compute.Dispatch(compute_direct_irradiance, CONSTANTS.IRRADIANCE_WIDTH / NUM_THREADS, CONSTANTS.IRRADIANCE_HEIGHT / NUM_THREADS, 1);
            // 计算3D单次散射纹理
            for (int layer = 0; layer < CONSTANTS.SCATTERING_DEPTH; ++layer)
            {
                // 计算3D texture ScatteringArray
                compute.SetInt("layer", layer);
                compute.Dispatch(compute_single_scattering, CONSTANTS.SCATTERING_WIDTH / NUM_THREADS, CONSTANTS.SCATTERING_HEIGHT / NUM_THREADS, 1);
            }
            // 循环计算多次散射
            for (int scattering_order = 2; scattering_order <= num_scattering_orders; ++scattering_order)
            {
                // 计算大气辐射度
                for (int layer = 0; layer < CONSTANTS.SCATTERING_DEPTH; ++layer)
                {
                    compute.SetInt("layer", layer);
                    compute.Dispatch(compute_scattering_density, CONSTANTS.SCATTERING_WIDTH / NUM_THREADS, CONSTANTS.SCATTERING_HEIGHT / NUM_THREADS, 1);
                }
                // 计算来自地面的辐照度
                compute.Dispatch(compute_indirect_irradiance, CONSTANTS.IRRADIANCE_WIDTH / NUM_THREADS, CONSTANTS.IRRADIANCE_HEIGHT / NUM_THREADS, 1);
                // 利用上面两项计算出本阶的多次散射
                for (int layer = 0; layer < CONSTANTS.SCATTERING_DEPTH; ++layer)
                {
                    compute.SetInt("layer", layer);
                    compute.Dispatch(compute_multiple_scattering, CONSTANTS.SCATTERING_WIDTH / NUM_THREADS, CONSTANTS.SCATTERING_HEIGHT / NUM_THREADS, 1);
                }
            }

本篇主要讲解

  • 计算没有经过任何散射得到的地面辐照度

  • 单次散射的计算

Compute Direct Irradiance

这一步会用到大气渲染#1中计算得到的透射度材质，然后计算直接辐照，来自太阳的直接光经过大气传输到达地面的能量。

理论

对于间接地面辐照度，必须计算半球的积分。我们需要对半球上所有方向 ω 做积分，积分项是各方向上的乘积，即以下两项的乘积：

  • 本来应该是经过 n 次反射后到达方向 ω 的辐照度，但这里是计算在没有散射的情况下的直接辐照度，所以应该乘以 solar_irradiance * transmittance

  • 余弦因子，即 ωz

入口函数

#pragma kernel ComputeDirectIrradiance
[numthreads(NUM_THREADS,NUM_THREADS,1)]
void ComputeDirectIrradiance(uint3 id : SV_DispatchThreadID)
{
    float2 gl_FragCoord = id.xy + float2(0.5,0.5);

    deltaIrradianceWrite[id.xy] = float4(ComputeDirectIrradianceTexture(transmittanceRead, gl_FragCoord), 1);

    irradianceWrite[id.xy] = float4(0,0,0,1);

    if(blend[1] == 1)
       irradianceWrite[id.xy] += irradianceRead[id.xy];
}

各材质的意义

  • deltaIrradianceWrite[id.xy] = float4(ComputeDirectIrradianceTexture(transmittanceRead, gl_FragCoord), 1);

    • 直接地面辐照度增量

  • irradianceWrite[id.xy] = float4(0,0,0,1);

    • 地面辐照度累加缓存初始化

得到坐标映射

void GetRMuSFromIrradianceTextureUv(float2 uv, out Length r, out Number mu_s)
{
  Number x_mu_s = GetUnitRangeFromTextureCoord(uv.x, IRRADIANCE_TEXTURE_WIDTH);
  Number x_r = GetUnitRangeFromTextureCoord(uv.y, IRRADIANCE_TEXTURE_HEIGHT);
  r = bottom_radius + x_r * (top_radius - bottom_radius);   // Linear
  mu_s = ClampCosine(2.0 * x_mu_s - 1.0);
}

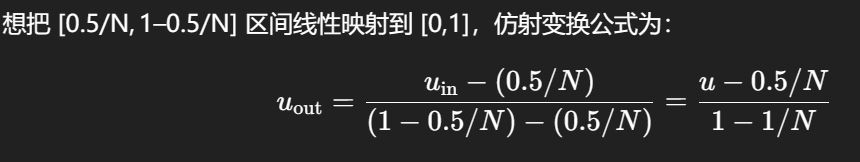

GetUnitRangeFromTextureCoord在第一篇中有讲到，目的是把 0.5/N ~ 1 - 0.5/N 范围的 uv 坐标映射到 0 ~ 1

然后

  • 将 x_r​ 线性映射到物理参数 r：当 x_r = 0 时得到 r = bottom_radius；当 x_r = 1 时得到 r = top_radius。线性增长

  • 将 x_μ_s 映射到[-1,1] 的区间。当 x_μ_s =0时， 2.0 × 0 - 1.0 = -1;

    当 x_μ_s = 1 时, 2.0 × 1 - 1.0 = 1;

    所以，x_μ_s 坐标经过映射后代表一个余弦值 mu_s 的取值范围为[一1,1]。对应θ的0~180°

计算直接辐照

IrradianceSpectrum ComputeDirectIrradiance(
    TransmittanceTexture transmittance_texture,
    Length r, Number mu_s)
{

  Number alpha_s = sun_angular_radius / rad;

  // Approximate average of the cosine factor mu_s over the visible fraction of
  // the Sun disc.
  Number average_cosine_factor =
    mu_s < -alpha_s ? 0.0 : (mu_s > alpha_s ? mu_s :
        (mu_s + alpha_s) * (mu_s + alpha_s) / (4.0 * alpha_s));

  return solar_irradiance * GetTransmittanceToTopAtmosphereBoundary(transmittance_texture, r, mu_s) * average_cosine_factor;

}

average_cosine_factor是一个平均余弦因子。

想想当太阳接近地平线的时候，θ是多少度？90°，那么此时mu的值，也就是cosθ = 0

太阳自身有体积，所以从他的中心到边缘会形成一个视线上的夹角，当mu（mu象征着太阳中心的位置）小于这个角的时候，说明太阳完全在地平线以下，这个时候直接返回0

反之当mu大于这个角的时候，太阳完整地在地平线以上，返回mu自身。

而当mu处于两个状态之间的时候，就采用一个近似函数(mu_s + alpha_s) * (mu_s + alpha_s) / (4.0 * alpha_s))来进行平滑过渡

最终得到的直接辐照度（这是未经过任何散射的结果）等于 solar_irradiance * GetTransmittanceToTopAtmosphereBoundary(transmittance_texture, r, mu_s) * average_cosine_factor

Compute Single Scattering

理论

第一次散射中，到达目标点p的radiance是以下五项的乘积：

  • 太阳辐照度（solar irradiance），即大气顶上入射的太阳光强；

  • 太阳到散射点 q 之间的大气透射率（transmittance），即大气对太阳光的衰减比例；

  • q 处的瑞利散射系数（Rayleigh scattering coefficient），即到达 q 的光中有多少比例会被空气分子以任意方向散射；

  • 瑞利相位函数（Rayleigh phase function），即在所有被散射的光中，有多少比例会被定向到 p 点的视线方向；

  • 散射点 q 到观察点 p 之间的大气透射率（transmittance），即从 q 向 p 方向出射的光到达 p 时的衰减比例。

mie散射也是同理

入口函数

#pragma kernel ComputeSingleScattering
[numthreads(NUM_THREADS,NUM_THREADS,1)]
void ComputeSingleScattering(uint3 id : SV_DispatchThreadID)
{

    id.z = layer;
    float3 gl_FragCoord = id + float3(0.5,0.5,0.5);

    float3 deltaRayleigh, deltaMie;
    ComputeSingleScatteringTexture(transmittanceRead, gl_FragCoord, deltaRayleigh, deltaMie);

    deltaRayleighScatteringWrite[id] = float4(deltaRayleigh, 1);

    deltaMieScatteringWrite[id] = float4(deltaMie, 1);

    scatteringWrite[id] = float4(RadianceToLuminance(deltaRayleigh), RadianceToLuminance(deltaMie).r);

    singleMieScatteringWrite[id] = float4(RadianceToLuminance(deltaMie), 1);

    if(blend[2] == 1)
       scatteringWrite[id] += scatteringRead[id];

    if(blend[3] == 1)
       singleMieScatteringWrite[id] += singleMieScatteringRead[id];

}

每个材质的意义

  • deltaRayleighScatteringWrite[id] = float4(deltaRayleigh, 1);

    • Rayleigh 单次散射增量

  • deltaMieScatteringWrite[id] = float4(deltaMie, 1);

    • Mie 单次散射增量

  • scatteringWrite[id] = float4(RadianceToLuminance(deltaRayleigh), RadianceToLuminance(deltaMie).r);

    • Rayleigh 和 Mie 的单次散射增量转为亮度后，写入“合并的散射辐射度”纹理

  • singleMieScatteringWrite[id] = float4(RadianceToLuminance(deltaMie), 1);

    • 单独把 Mie 单次散射的亮度写入一个专门的“Mie 单散射”纹理（便于后续处理）

RadianceToLuminance的作用是什么

在大气散射预计算里，“radiance” 跟 “luminance” 是两个不同层次的概念：

  1. Radiance（辐射度）

    • 单位通常是瓦特每平方米每球面度每纳米（W·m⁻²·sr⁻¹·nm⁻¹），描述的是光在特定波长上的能量流。

    • 它是一个物理量，完全从能量角度出发，不考虑人眼对不同波长的不同敏感度。

  2. Luminance（亮度）

    • 单位是坎德拉每平方米（cd·m⁻²），是一个 光度学 量，代表“人眼看到的明亮程度”，对不同波长的光加权了人眼的亮度响应曲线（CIE 视觉匹配函数）和“光效”常数（683 lm/W）。

    • 灯光渲染、显示设备、HDR 渲染管线、色彩管理、色调映射等都是基于光度学（人眼感知）的，而不是纯粹的物理能量。

Blend参数的意义，本质是对光谱波长做积分

其中blend的意义是：预计算的过程是按每三个波长为一组来进行计算的，如果我们预计算15个波长然后累加，那么第一波循环的blend等于0，之后都为1，意义就是叠加不同波长之间的值。

在整个预计算流程中，你会看到这样一个模式：对于一系列离散的波长 {λi} ，我们针对每一组（或者在更细化的预计算里针对每个）波长分别跑一遍完整的散射计算，然后 把这些波长的结果累加（有时还要乘以一个波长步长 Δλ）来得到最终的颜色或亮度值，这是在对光谱做积分。

int num_iterations = (NumPrecomputedWavelengths + 2) / 3;
double dlambda = (kLambdaMax - kLambdaMin) / (3.0 * num_iterations);

for (int i = 0; i < num_iterations; ++i)
{
    double[] lambdas = new double[]
    {
        kLambdaMin + (3 * i + 0.5) * dlambda,
        kLambdaMin + (3 * i + 1.5) * dlambda,
        kLambdaMin + (3 * i + 2.5) * dlambda
    };
    // 3x3 的矩阵，预计算通常在 3 个代表性波长（例如 kLambdaR, kLambdaG, kLambdaB）下进行。当你只有 3 个波长时，需要将这 3 个波长下的辐射值转换到 sRGB 空间，这就需要一个 3×3 的转换矩阵。
    double[] luminance_from_radiance = new double[]
    {
        Coeff(lambdas[0], 0) * dlambda, Coeff(lambdas[1], 0) * dlambda, Coeff(lambdas[2], 0) * dlambda,
        Coeff(lambdas[0], 1) * dlambda, Coeff(lambdas[1], 1) * dlambda, Coeff(lambdas[2], 1) * dlambda,
        Coeff(lambdas[0], 2) * dlambda, Coeff(lambdas[1], 2) * dlambda, Coeff(lambdas[2], 2) * dlambda
    };

    bool blend = i > 0;
    Precompute(compute, buffer, lambdas, luminance_from_radiance, blend, num_scattering_orders);
}
int num_iterations = (NumPrecomputedWavelengths + 2) / 3;
double dlambda = (kLambdaMax - kLambdaMin) / (3.0 * num_iterations);

for (int i = 0; i < num_iterations; ++i)
{
    double[] lambdas = new double[]
    {
        kLambdaMin + (3 * i + 0.5) * dlambda,
        kLambdaMin + (3 * i + 1.5) * dlambda,
        kLambdaMin + (3 * i + 2.5) * dlambda
    };
    // 3x3 的矩阵，预计算通常在 3 个代表性波长（例如 kLambdaR, kLambdaG, kLambdaB）下进行。当你只有 3 个波长时，需要将这 3 个波长下的辐射值转换到 sRGB 空间，这就需要一个 3×3 的转换矩阵。
    double[] luminance_from_radiance = new double[]
    {
        Coeff(lambdas[0], 0) * dlambda, Coeff(lambdas[1], 0) * dlambda, Coeff(lambdas[2], 0) * dlambda,
        Coeff(lambdas[0], 1) * dlambda, Coeff(lambdas[1], 1) * dlambda, Coeff(lambdas[2], 1) * dlambda,
        Coeff(lambdas[0], 2) * dlambda, Coeff(lambdas[1], 2) * dlambda, Coeff(lambdas[2], 2) * dlambda
    };

    bool blend = i > 0;
    Precompute(compute, buffer, lambdas, luminance_from_radiance, blend, num_scattering_orders);
}

回到正题、scattering、singleMieScattering等的含义

scattering是所有散射的汇总，而singleMieScattering是单独记录米氏散射的部分。

单次 Mie 的相位函数非常尖锐，如果把它和 Rayleigh＋multi 放一起，会丢精度，也丢对 Mie 单次参数（如 g）的动态控制能力。
因此专门为单次 Mie 开了一个纹理，运行时再乘它自己的相位函数。

deltaRayleighScatteringWrite和deltaMieScatteringWrite是每轮计算的结果

以下是ComputeSingleScatteringTexture的实现：

void ComputeSingleScatteringTexture(
    TransmittanceTexture transmittance_texture, float3 gl_frag_coord,
    out IrradianceSpectrum rayleigh, out IrradianceSpectrum mie)
{
  Length r;
  Number mu;
  Number mu_s;
  Number nu;
  bool ray_r_mu_intersects_ground;
  GetRMuMuSNuFromScatteringTextureFragCoord(gl_frag_coord,
      r, mu, mu_s, nu, ray_r_mu_intersects_ground);
  ComputeSingleScattering(transmittance_texture,
      r, mu, mu_s, nu, ray_r_mu_intersects_ground, rayleigh, mie);
}

计算纹理映射(4D)

public static readonly int SCATTERING_R = 32;
public static readonly int SCATTERING_MU = 128;
public static readonly int SCATTERING_MU_S = 32;
public static readonly int SCATTERING_NU = 8;

public static readonly int SCATTERING_WIDTH = SCATTERING_NU * SCATTERING_MU_S;
public static readonly int SCATTERING_HEIGHT = SCATTERING_MU;
public static readonly int SCATTERING_DEPTH = SCATTERING_R;

gl_frag_coord在这里的范围是 : x ∈ [0 + 0.5, SCATTERING_WIDTH] , y ∈ [0 + 0.5, SCATTERING_HEIGHT], z ∈ [0 + 0.5, SCATTERING_DEPTH + 0.5]。

这里需要注意的是，Compute Shader 一次只能进行一个2维运算，这里的z是第一行id.z = layer;赋值的。在Model.cs中调用Compute Shader的方式是这样的：

for (int layer = 0; layer < CONSTANTS.SCATTERING_DEPTH; ++layer)
{
    // 计算3D texture ScatteringArray
    compute.SetInt("layer", layer);
    compute.Dispatch(compute_single_scattering, CONSTANTS.SCATTERING_WIDTH / NUM_THREADS, CONSTANTS.SCATTERING_HEIGHT / NUM_THREADS, 1);
}

可以看到对SCATTERING_DEPTH进行了循环，每次给layer赋值为当前3D纹理的层数

现在再来看坐标映射函数：


void GetRMuMuSNuFromScatteringTextureFragCoord(
    float3 gl_frag_coord,
    out Length r, out Number mu, out Number mu_s, out Number nu,
    out bool ray_r_mu_intersects_ground)
{
  const float4 SCATTERING_TEXTURE_SIZE = float4(
      SCATTERING_TEXTURE_NU_SIZE - 1,
      SCATTERING_TEXTURE_MU_S_SIZE,
      SCATTERING_TEXTURE_MU_SIZE,
      SCATTERING_TEXTURE_R_SIZE);

  Number frag_coord_nu = floor(gl_frag_coord.x / Number(SCATTERING_TEXTURE_MU_S_SIZE)); // nu 的分辨率是 8
  Number frag_coord_mu_s = mod(gl_frag_coord.x, Number(SCATTERING_TEXTURE_MU_S_SIZE)); // mu_s的分辨率是SCATTERING_TEXTURE_MU_S_SIZE

  float4 uvwz = float4(frag_coord_nu, frag_coord_mu_s, gl_frag_coord.y, gl_frag_coord.z) / SCATTERING_TEXTURE_SIZE;

  GetRMuMuSNuFromScatteringTextureUvwz(uvwz, r, mu, mu_s, nu, ray_r_mu_intersects_ground);

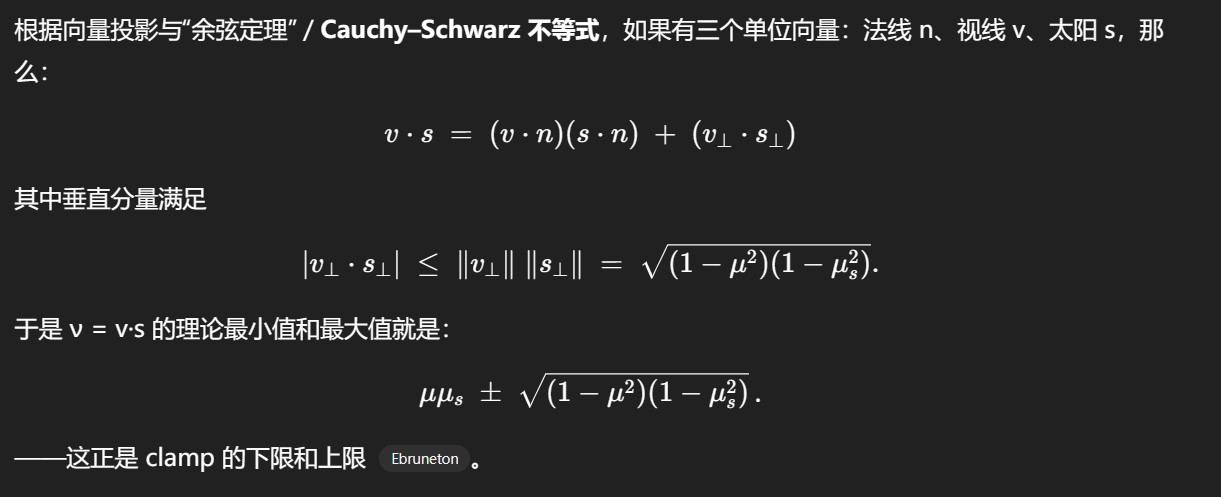

  // Clamp nu to its valid range of values, given mu and mu_s.
  nu = clamp(nu, mu * mu_s - sqrt((1.0 - mu * mu) * (1.0 - mu_s * mu_s)),
      mu * mu_s + sqrt((1.0 - mu * mu) * (1.0 - mu_s * mu_s)));
}

其中uvwz 是得到的归一化的坐标。

再看看GetRMuMuSNuFromScatteringTextureUvwz函数，能得到这四个坐标的意义：

void GetRMuMuSNuFromScatteringTextureUvwz(
    float4 uvwz, out Length r, out Number mu, out Number mu_s,
    out Number nu, out bool ray_r_mu_intersects_ground)
{

  // Distance to top atmosphere boundary for a horizontal ray at ground level.
  Length H = sqrt(top_radius * top_radius - bottom_radius * bottom_radius);
  // Distance to the horizon.
  Length rho = H * GetUnitRangeFromTextureCoord(uvwz.w, SCATTERING_TEXTURE_R_SIZE); // w表示0-1倍H
  r = sqrt(rho * rho + bottom_radius * bottom_radius);  // 长度 r 与 w有关

  if (uvwz.z < 0.5) // 与地面相交
  {
    // Distance to the ground for the ray (r,mu), and its minimum and maximum
    // values over all mu - obtained for (r,-1) 正面向下 and (r,mu_horizon) 过地平线切面 - from which
    // we can recover mu:
    Length d_min = r - bottom_radius;   // 到地面的距离
    Length d_max = rho;     // 到地平线的距离
      // 先1.0 - 2.0 * uvwz.z 将 0.5 - 0 映射到 0 - 1
    Length d = d_min + (d_max - d_min) * GetUnitRangeFromTextureCoord(1.0 - 2.0 * uvwz.z, SCATTERING_TEXTURE_MU_SIZE / 2.0);
    mu = d == 0.0 * m ? Number(-1.0) : ClampCosine(-(rho * rho + d * d) / (2.0 * r * d));
    ray_r_mu_intersects_ground = true;
  }
  else
  {
    // Distance to the top atmosphere boundary for the ray (r,mu), and its
    // minimum and maximum values over all mu - obtained for (r,1) and
    // (r,mu_horizon) - from which we can recover mu:
    Length d_min = top_radius - r;
    Length d_max = rho + H;
    Length d = d_min + (d_max - d_min) * GetUnitRangeFromTextureCoord(2.0 * uvwz.z - 1.0, SCATTERING_TEXTURE_MU_SIZE / 2.0);
    mu = d == 0.0 * m ? Number(1.0) : ClampCosine((H * H - rho * rho - d * d) / (2.0 * r * d));
    ray_r_mu_intersects_ground = false;
  }

  Number x_mu_s = GetUnitRangeFromTextureCoord(uvwz.y, SCATTERING_TEXTURE_MU_S_SIZE);   // 映射到 0-1
  Length d_min = top_radius - bottom_radius;
  Length d_max = H;
  Number A = -2.0 * mu_s_min * bottom_radius / (d_max - d_min);
  Number a = (A - x_mu_s * A) / (1.0 + x_mu_s * A);
  Length d = d_min + min(a, A) * (d_max - d_min);
  mu_s = d == 0.0 * m ? Number(1.0) : ClampCosine((H * H - d * d) / (2.0 * bottom_radius * d));

  nu = ClampCosine(uvwz.x * 2.0 - 1.0);
}

可以看出w（gl_frag_coord.z，也就是3D材质的DEPTH）表示H的0-1倍映射，通过这个可以算出r。DEPTH对应r，高度（其实从SCATTERING_TEXTURE_R_SIZE被当做DEPTH就可以看出）

z（gl_frag_coord.y，也就是WIDTH）被分成了两段，分别计算视线与地面相交和不相交的情况。通过这个可以计算得到d，进而得到mu。也就是说WIDTH对应mu，视线方向

gl_frag_coord.x 与 nu 有关，nu是视线方向与太阳方向的余弦角，nu = ClampCosine(uvwz.x * 2.0 - 1.0);

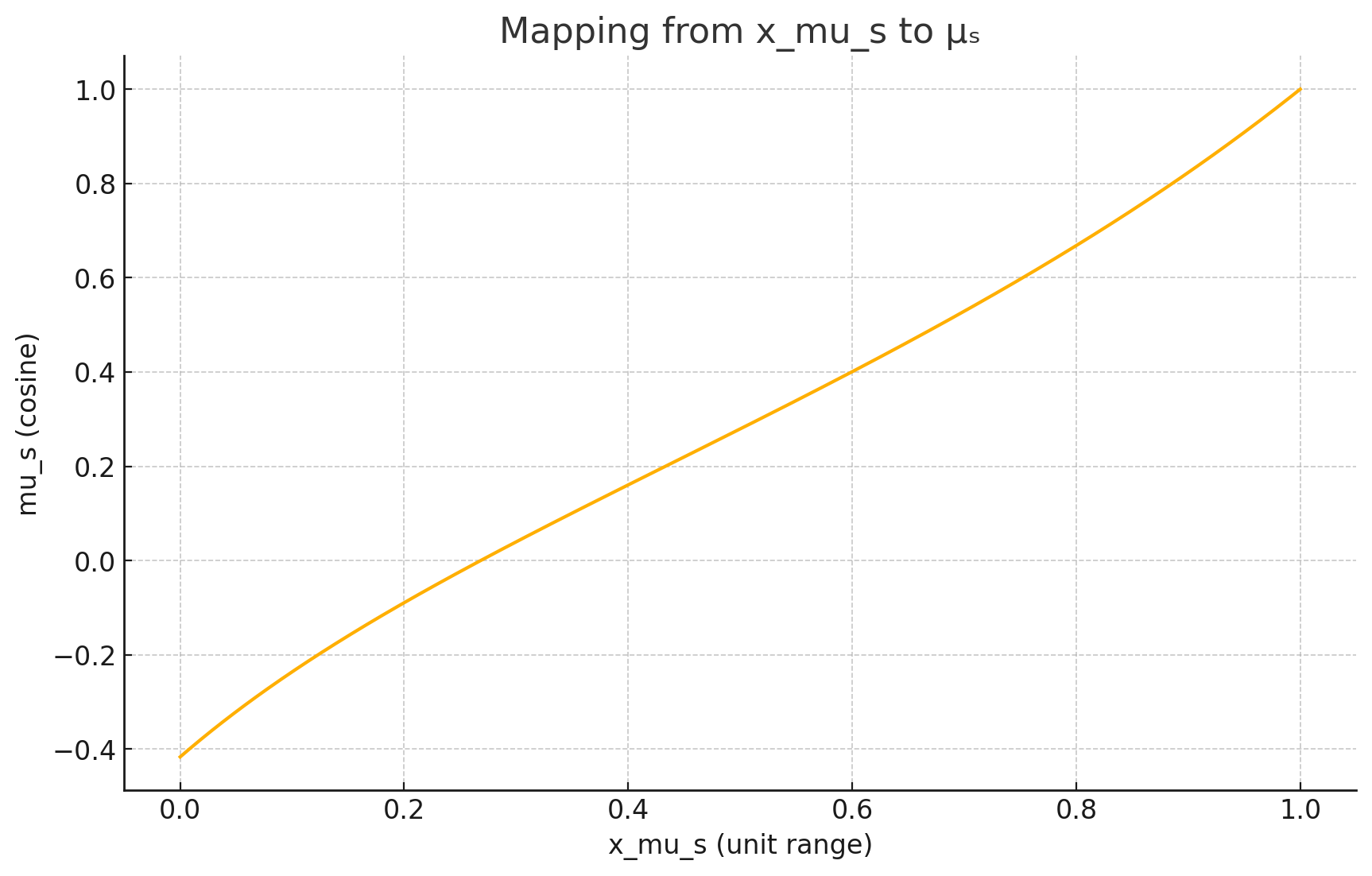

mu_s 的计算

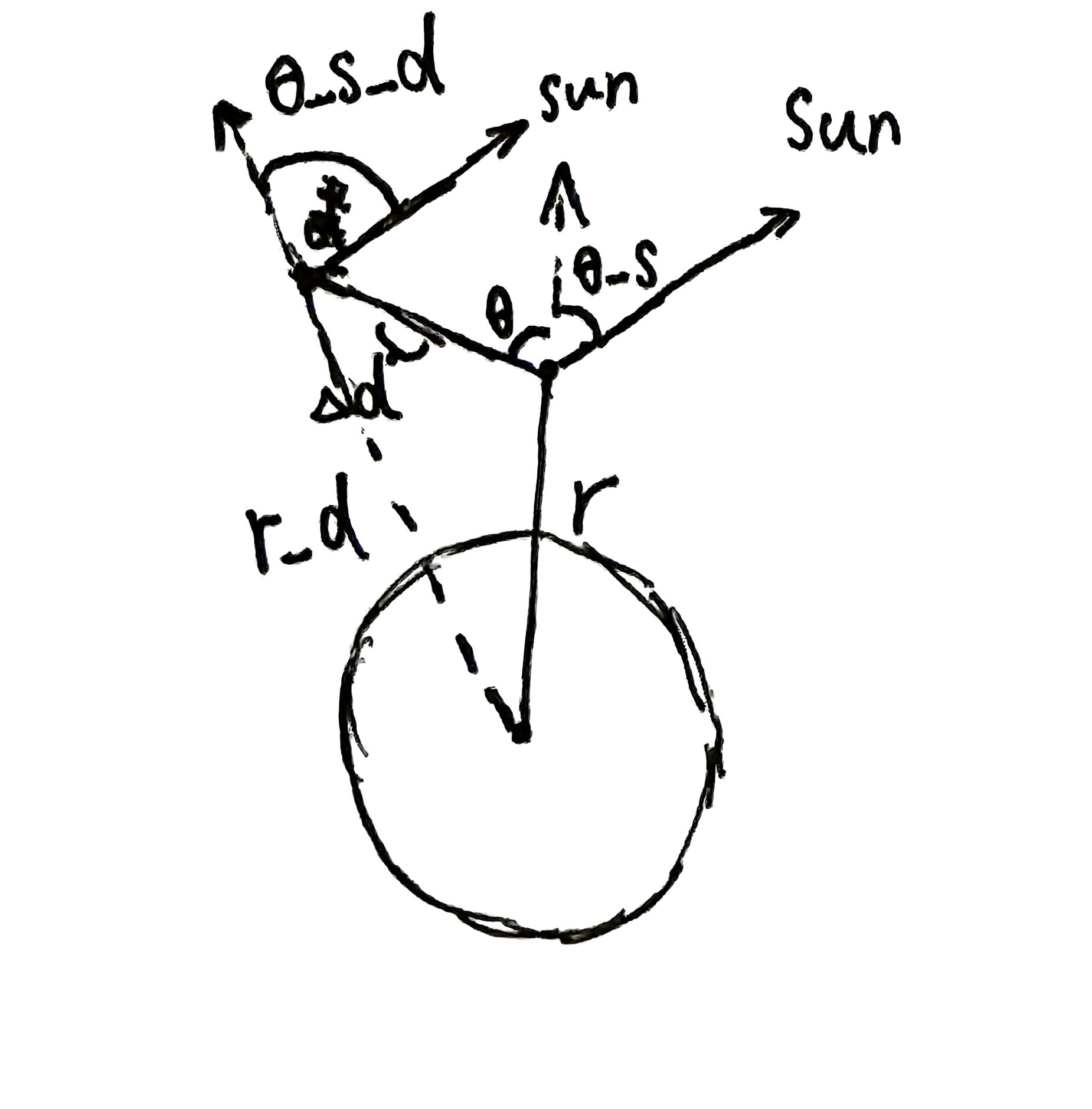

gl_frag_coord.x 也与 mu_s 有关，太阳方向，即太阳与法线的夹角的余弦值有关，这部分计算看上去比较复杂，我们先从它的逆映射入手：

Length d = DistanceToTopAtmosphereBoundary(bottom_radius, mu_s);
Length d_min = top_radius - bottom_radius;
Length d_max = H;
Number a = (d - d_min) / (d_max - d_min);
Number A = -2.0 * mu_s_min * bottom_radius / (d_max - d_min);

Number u_mu_s = GetTextureCoordFromUnitRange(max(1.0 - a / A, 0.0) / (1.0 + a), SCATTERING_TEXTURE_MU_S_SIZE);

其中mu_s_min = Cos(MaxSunZenithAngle) ; 而 MaxSunZenithAngle = (UseHalfPrecision ? 102.0 : 120.0) / 180.0 * Mathf.PI;

这里的Cos接受弧度值。如果 UseHalfPrecision 为 false，代码中使用的是 120°：mu_s_min = cos⁡(120°) =−0.5

如果 UseHalfPrecision 为 true，则使用 102°：mu_s_min =cos⁡(102°)≈−0.2079。

我也没有太看懂，问了一下GPT，得到一张图：

为什么要这样做

  • 重要性采样（importance sampling）：在大气散射里，靠近天顶和地平线的散射对视觉贡献更大，直接线性采样 μₛ 会导致在这些关键区域样本过疏。

  • 非线性变换：有理函数 u′(a) 在两端具有更高的采样密度，而在中间区间保持较平缓变化，正好满足对“太阳直射”和“地平散射”区域的特殊需求。

规范nu

nu = clamp(nu, mu * mu_s - sqrt((1.0 - mu * mu) * (1.0 - mu_s * mu_s)),
    mu * mu_s + sqrt((1.0 - mu * mu) * (1.0 - mu_s * mu_s)));

我之前以为，知道了mu和mu_s不就可以确定nu了吗。思考了一下发现这里不要用2D视角去想象，用3D，3D世界里你知道两个向量与法线的夹角，但他们可以旋转，所以你不知道这两个向量的夹角

计算单次散射

前面已经获得了由gl坐标映射得到的四个参数，现在利用这个参数和透射度材质来计算单次散射：

void ComputeSingleScattering(
    TransmittanceTexture transmittance_texture,
    Length r, Number mu, Number mu_s, Number nu,
    bool ray_r_mu_intersects_ground,
    out IrradianceSpectrum rayleigh, out IrradianceSpectrum mie)
{

  // Number of intervals for the numerical integration.
  const int SAMPLE_COUNT = 50;

  // The integration step, i.e. the length of each integration interval.
  Length dx = DistanceToNearestAtmosphereBoundary(r, mu, ray_r_mu_intersects_ground) / Number(SAMPLE_COUNT);

  // Integration loop.
  DimensionlessSpectrum rayleigh_sum = DimensionlessSpectrum(0,0,0);
  DimensionlessSpectrum mie_sum = DimensionlessSpectrum(0,0,0);

  for (int i = 0; i <= SAMPLE_COUNT; ++i)
  {
    Length d_i = Number(i) * dx;
    // The Rayleigh and Mie single scattering at the current sample point.
    DimensionlessSpectrum rayleigh_i;
    DimensionlessSpectrum mie_i;
    ComputeSingleScatteringIntegrand(transmittance_texture, r, mu, mu_s, nu, d_i, ray_r_mu_intersects_ground, rayleigh_i, mie_i);

    // Sample weight (from the trapezoidal rule).
    Number weight_i = (i == 0 || i == SAMPLE_COUNT) ? 0.5 : 1.0;
    rayleigh_sum += rayleigh_i * weight_i;
    mie_sum += mie_i * weight_i;
  }

  rayleigh = rayleigh_sum * dx * solar_irradiance * rayleigh_scattering;

  mie = mie_sum * dx * solar_irradiance * mie_scattering;
}

梯形积分原则进行积分。

到达 目标点 p 的辐照度是以下各项的乘积：

  • 大气顶层的太阳辐照度 solar irradiance

  • 太阳和 q 之间的透过率 transmittance （即到达大气顶层的太阳光到达 q 的比例）

  • q 点处的瑞利散射系数 rayleigh_scattering（即到达 q 的光线中散射出去的比例）

  • 瑞利相函数（即散射到 目标点 p 的散射光占 q 散射光的比例），

  • q 到 目标点 p 之间的透射率

每一步积分中的几何原理


void ComputeSingleScatteringIntegrand(TransmittanceTexture transmittance_texture,
                   Length r, Number mu, Number mu_s, Number nu, Length d,
                   bool ray_r_mu_intersects_ground, out DimensionlessSpectrum rayleigh, out DimensionlessSpectrum mie)
{

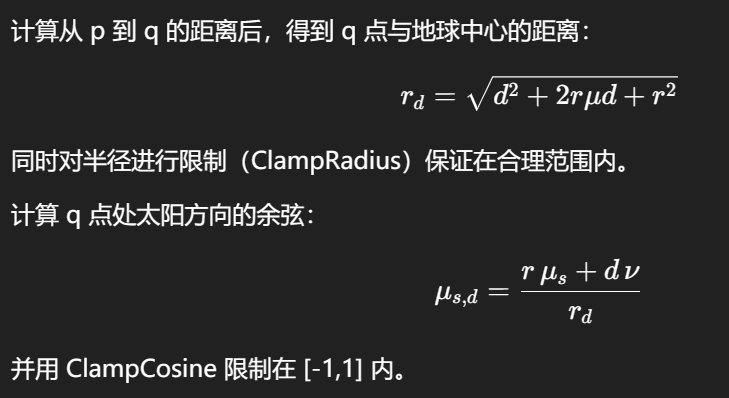

  Length r_d = ClampRadius(sqrt(d * d + 2.0 * r * mu * d + r * r));
  Number mu_s_d = ClampCosine((r * mu_s + d * nu) / r_d);

  DimensionlessSpectrum transmittance =
      GetTransmittance(transmittance_texture, r, mu, d, ray_r_mu_intersects_ground) *
      GetTransmittanceToSun(transmittance_texture, r_d, mu_s_d);

  rayleigh = transmittance * GetProfileDensity(RayleighDensity(), r_d - bottom_radius);
  mie = transmittance * GetProfileDensity(MieDensity(), r_d - bottom_radius);
}

计算过程：

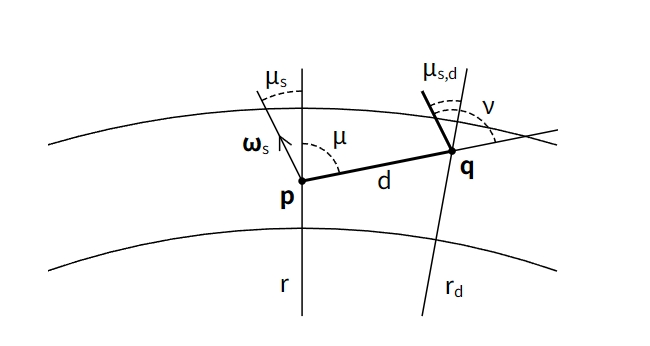

式子一的原理是余弦定理，式子二的原理是投影法，可以把rd乘到左边去当成投影看看。

相函数

InverseSolidAngle RayleighPhaseFunction(Number nu)
{
  InverseSolidAngle k = 3.0 / (16.0 * PI * sr);
  return k * (1.0 + nu * nu);
}

InverseSolidAngle MiePhaseFunction(Number g, Number nu)
{
  InverseSolidAngle k = 3.0 / (8.0 * PI * sr) * (1.0 - g * g) / (2.0 + g * g);
  return k * (1.0 + nu * nu) / pow(abs(1.0 + g * g - 2.0 * g * nu), 1.5);
}

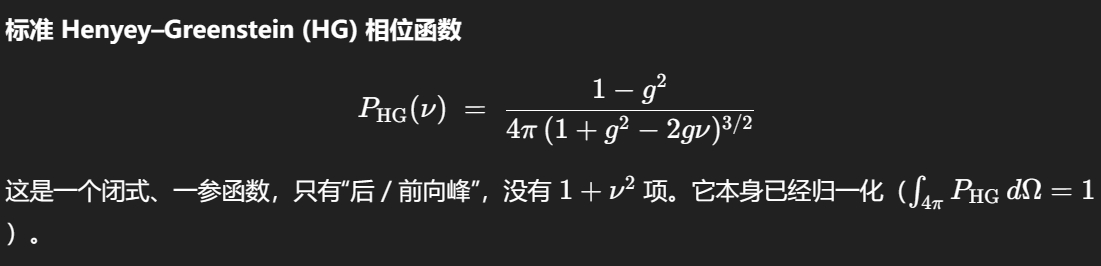

ν是入射方向与出射散射方向的余弦cosθ

  • 瑞利相位函数：

  • Henyey–Greenstein 近似的米氏散射相位函数：

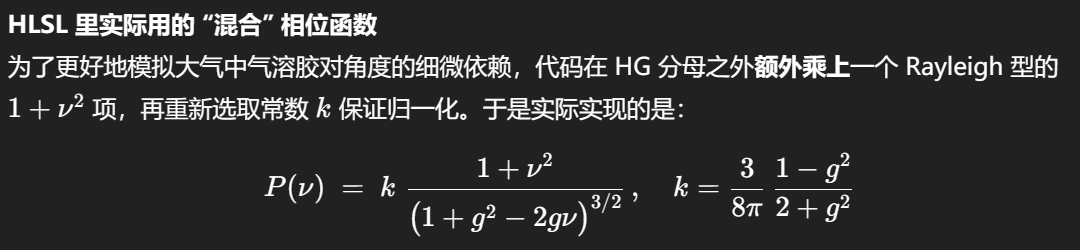

但真正使用的相函数并非原来的正版HG函数，而是下面的：

也就是说，修改后就是在原 HG 的基础上：

  1. 多乘了一个 (1.0 + nu * nu)；

  2. 再乘以一个常数 3/2 /(2 + g * g)（用来把整个函数重新归一化）。

作用是：

  • 纯 HG 只用一个参数 g 控制前向主瓣，无法表现气溶胶的后向侧向抬升，误差可达 5–10 %。

  • Rayleigh 的 1+ν^2 分子项则能为后向散射提供对称抬升，但本身没有前向峰可调。

  • Cornette–Shanks 形式（HG × 1+ν^2）在保留 HG 前向可调主瓣的同时，引入 Rayleigh 样后向抬升，最终仅需一次代数运算、一个参数 g，加上常数 k 重新归一化，就能在 <5 % 误差内逼近真实 Mie 相位函数。

  • 总结：这种混合模型在“性能 vs. 精度”上达到了很好的平衡，既简单高效，又比纯 HG 更贴合多峰散射特性。

LoopUp 查找材质

AbstractSpectrum GetScattering(
    AbstractScatteringTexture scattering_texture,
    Length r, Number mu, Number mu_s, Number nu,
    bool ray_r_mu_intersects_ground)
{
  float4 uvwz = GetScatteringTextureUvwzFromRMuMuSNu(r, mu, mu_s, nu, ray_r_mu_intersects_ground);

  Number tex_coord_x = uvwz.x * Number(SCATTERING_TEXTURE_NU_SIZE - 1);
  Number tex_x = floor(tex_coord_x);
  Number lerp = tex_coord_x - tex_x;

  float3 uvw0 = float3((tex_x + uvwz.y) / Number(SCATTERING_TEXTURE_NU_SIZE), uvwz.z, uvwz.w);

  float3 uvw1 = float3((tex_x + 1.0 + uvwz.y) / Number(SCATTERING_TEXTURE_NU_SIZE), uvwz.z, uvwz.w);

  return TEX3D(scattering_texture, uvw0).rgb * (1.0 - lerp) + TEX3D(scattering_texture, uvw1).rgb * lerp;
}

每个分量都在 [0,1]，并且已经过 GetTextureCoordFromUnitRange 调整到落在 texel 的中心。

真实的硬件只支持 3D 纹理，所以我们把第 1 维（ν）分成多层 slice 存放在一维纹理阵列里。查表时先：

  • tex_coord_x 把 u_nu 拉伸到 [0,NU ⁣− ⁣1] （u_代表是归一化坐标）

  • tex_x —— 当前要取的 slice 下标（整数部分）

  • lerp —— 插值因子（小数部分），用来在第 tex_x 层和 tex_x+1 层之间线性过渡，模拟 4D 的第 4 轴插值。

然后构造两次 3D 查表坐标并混合

预告

下一篇会分享MultipleScattering的学习心得。

Life is a Rainmeter

site logo

Life is a Rainmeter

© 2025 无聊罐子的觅风之旅
